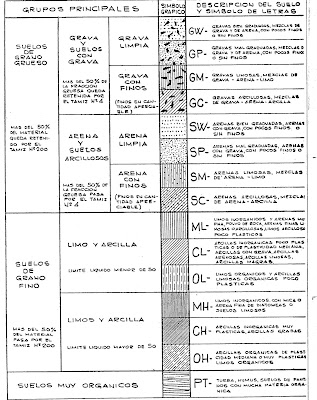

Esta es una tabla que muestra un resumen con los tipos de suelos y su denominación ademas de su nomenclatura que se utiliza para designarlos. Esta realmente clarificadora la tabla así que a aprovecharla.
(Para ver la tabla o imagen en tamaño completo presiona sobre ella)
En ingeniería, la mecánica de sueloses la aplicación de las leyes de la físicay las ciencias naturales a los problemas que involucran las cargas impuestas a la capa superficial de la corteza terrestre.
Esta ciencia fue fundada por Karlvon Terzaghi, a en 1925.
La mecánica de suelos es la aplicación de las leyes de la mecánica y la hidráulica a los problemas de ingeniería que tratan con sedimentos y otras acumulaciones no consolidadas de partículas sólidas, producidas por la desintegración mecánica o la descomposición química de las rocas, independientemente de que tenga no materia orgánica.
El Departamento de Caminos Públicos de USA (Bureau of Public Roads) introdujo en 1929 uno de los primeros sistemas de clasificación, para evaluar los suelos sobre los cuales se construían las carreteras. En 1945 fue modificado y a partir de entonces se le conoce como Sistema AASHO y recientemente AASHTO.
Este sistema describe un procedimiento para clasificar suelos en siete grupos, basado en las determinaciones de laboratorio de granulometría, límite líquido e índice de plasticidad. La evaluación en cada grupo se hace mediante un “índice de grupo”, el cual se calcula por la fórmula empírica: En que: Se informa en números enteros y si es negativo se informa igual a 0. El grupo de clasificación, incluyendo el índice de grupo, se usa para determinar la calidad relativa de suelos de terraplenes, material de subrasante, subbases y bases. Disponiendo de los resultados de los ensayes requeridos, proceda en la Tabla V.6 de izquierda a derecha y el grupo correcto se encontrará por eliminación. El primer grupo desde la izquierda que satisface los datos de ensaye es la clasificación correcta. Todos los valores límites son enteros, si alguno de los datos es decimal, se debe aproximar al entero más cercano. El valor del índice de grupo debe ir siempre en paréntesis después del símbolo del grupo, como: A-2-6 (3); A-7-5 ( 17), etc. Este método define: El término material granular se aplica a aquellos con 35% o menos bajo tamiz 0,08 mm; limoso a los materiales finos que tienen un índice de plasticidad de 10 o menor; y arcilloso se aplica a los materiales finos que tienen índice de plasticidad 11 o mayor. Materiales limo arcilla contienen más del 35% bajo tamiz 0,08 mm. Cuando se calcula índices de grupo de los subgrupos A-2-6 y A-2-7, use solamente el término del índice de plasticidad de la fórmula. Cuando el suelo es NP o cuando el límite líquido no puede ser determinado, el índice de grupo se debe considerar (0). Si un suelo es altamente orgánico (turba) puede ser clasificado como A-8 sólo con una inspección visual, sin considerar el porcentaje bajo 0,08 mm, límite líquido e índice de plasticidad. Generalmente es de color oscuro, fibroso y olor putrefacto.
IG = (F – 35) (0,2 + 0.005 (Wl – 40)) + 0,01 (F – 15) (IP – 10).
F = Porcentaje que pasa por 0.08 mm, expresado en números enteros basado solamente en el material que pasa por 80 mm.
Wl = Límite Líquido.
IP = Índice de Plasticidad.
- Grava: material que pasa por 80 mm y es retenido en tamiz de 2
- Arena gruesa: material comprendido entre 2 mm y 0.5 mm
- Arena fina: material comprendido entre 0,5 y 0,08 mm.
- Limo arcilla: material que pasa por tamiz 0,08 mm.
